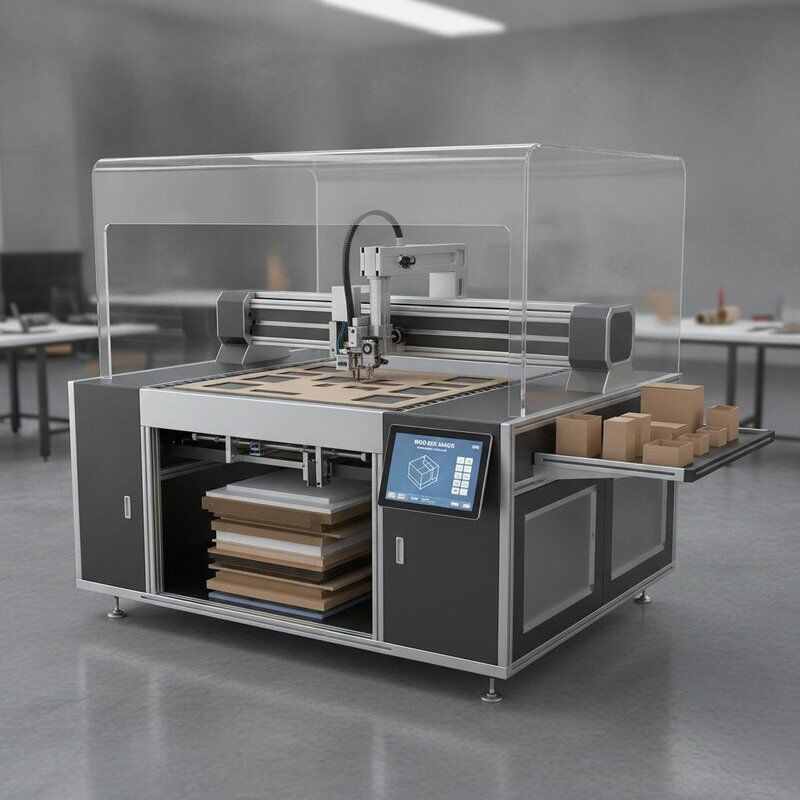

柔軟な材料切断でサンプル制作と小批量カスタマイズされた生産のために設計された硬い箱製造機械

一体化されたスチールフレームは厚肉の高炭素鋼で溶接されており、長期の高速運転でも変形や振動がありません。安定した機械性能を提供し、切断精度と機械の寿命を保証します。

材料のサイズに基づいて真空ゾーンをインテリジェントに作動させる内蔵吸引システムにより、より強力かつ均一な保持を実現し、シートの平坦性を大幅に向上させます。エッジの浮きやズレを防止し、薄板から厚板まで対応します。

2 つの独立して駆動されるワークヘッドにより、複数のツールを連続的に動作させることができ、ツールはモジュール間で交換可能です。切断、筋入れ、溝入れ、印刷までを1台で行います。最大切断厚さ50mmまで対応し、段ボール、グレーボード、板紙、薄発泡体、皮革などのシート素材に対応し、日々のサンプル作成ニーズに応えます。

内蔵の自動工具設定システムにより、工具交換後のワンタッチ自動設定と長さ補正が可能となり、手動校正は不要です。これにより、高精度での素早い切り替えが保証されます。高精度のサーボ駆動伝達システムにより、最大±0.05mmの切断精度が実現し、バリのないきれいなエッジが得られます。

CAD、AI、または DXF ファイルを直接インポートし、ワンクリックで切断パスを生成できるため、機械は学習曲線なしであらゆる複雑な形状を切断できます。

主要なコンポーネントが埃や破片から保護されているため、故障率が低くなり、日常のメンテナンスが簡単になります。さらに、エネルギー消費が低いため、環境に優しく、コスト効率の高い運用が保証されます。インテリジェントなパス最適化により高速処理が可能になり、サンプル作成サイクルが短縮され、顧客のサンプル要求に迅速に対応できるようになります。

1.溝入れ（V・U溝）

V/U溝加工切替可能、硬質材から軟質材までワンステップで成形可能。

2.ハーフカット型抜き

ハーフカットダイカットで、破れやすい部分と接続部分のみ最上層をカットします。

3.折り目をつける

折り目は均一で、折りたたんだときにひび割れやシワがありません。

4.フルカット型抜き

金型が不要で精密なフルスルーカットが可能で、小ロットのサンプリングに適しています。薄紙でもシワにならず、厚紙でも端切れのない高精度カット。

5.EVA切断

特殊なノンスティックカッター、滑らかできれいなEVA切断。

6.段ボール切断

カートン構造を正確に再現するための統合された切断、折り目付け、溝入れ。

7.粘着ラベルのカット

精密に制御された深さのダイカットにより、ライナーはそのままに、表面紙と接着層のみを切断します。

8.フォームカット

複雑な輪郭形状の高精度切断が可能なスーツ 各種添付文書加工に。

写真

名前

導入

モーションコントロールシステム

ハイエンドの 6 軸高速モーション制御システム: 独自の知的財産、正確なカッティング ヘッドの動き、滑らかな曲線の動き。

高周波電気振動ナイフ

内蔵高周波 Maxon モーター、最大 18,000 RPM の速度、特別に硬化されたタングステン鋼ブレードを備えています。さまざまな硬くて厚い素材（段ボール、ハニカム段ボール、KT ボード、PVC 発泡ボードなど）を高速かつ滑らかできれいなエッジで簡単に切断します。

ドラッグナイフツール

厚さ5mm以下の素材に適しています。振動メスに比べ切断速度が速い。

折り目付けホイールセット

異なる幅の 4 つの折り目付けホイールが利用可能です。さまざまな段ボールや板紙に完璧な折り目を付けます。 PVC 折り目付け用のオプションの PVC 折り目付けホイール。

プロッターペン

中性ペンと油性ペンが 1 本ずつあります。紙・ダンボール素材への描画や機械の精密なデバッグに使用されます。

イーサネット送信ポート

柔軟で安定したデータ伝送、強力な自動化拡張性。リモート アップグレードとメンテナンスをサポートし、ローカル エリア ネットワーク内でのマシン制御とファイル呼び出しを可能にします。

集積回路コントローラ

高性能集積回路コントローラー (コンピューターのマザーボードのプラグイン カードではありません)。一般的なコンピュータ (ラップトップを含む) に接続できるため、専用のハイスペック PC は必要ありません。コンピュータが故障した場合でも、通常のコンピュータに簡単に交換して機械を稼働させることができます。

安全保護

シンプルでエレガントな安全衝突防止設計。敏感な応答を備えた内蔵赤外線ライトカーテンデバイスにより、オペレータの安全と信頼性の高い機械操作が保証されます。

航空グレードのハニカムアルミニウムプレート + 多孔質PVCワークテーブル

業界初の航空グレードのハニカムアルミニウムプレートの使用：頑丈で耐候性があり、平面度が高く、重い負荷がかかっても変形しにくい。内部のハニカム構造によるスムーズな空気循環。オプションのゾーン真空吸引 - 強力なエアフローと高い保持力。多孔質 PVC 作業台を使用すると、折り目付けの結果が向上します。

タッチスクリーン

タッチスクリーンを介したデジタル微調整とナイフの深さと圧力のプリセット保存。さまざまな切断パラメータを設定して、機械制御を便利にします。

エアポンプモジュール

強力な真空エアポンプモジュールが材料をワークテーブル上にしっかりと保持し、モーションコントロールシステムを介してパーソナライズされた製品加工を可能にします。

レーザー位置決めモジュール

デュアルカーソル位置決めモジュールにより、手動の 2 点位置決めを使用して印刷物を迅速かつ正確に切断できます。

作業台の検出

ワークテーブル検出モジュールによるワークテーブルの平坦度データの自動検知。コントロールセンターにフィードバックしてプラットフォームの精度を補正し、一貫した平面度を実現します。

写真

名前

導入

グレーボード溝入れツール

グレーボードの溝入れ用に特別に設計されています。マルチ角度調整可能：0°〜135°自由に調整可能。

板紙溝入れツール

板紙の溝切り用に設計されています。ワークテーブルに自己適応し、耐貫通設計を採用しています。板紙への高精度な溝加工を簡単に実現します。

V-CUT溝入れ工具

Sハニカムボード、KTボード、その他多くの材料の溝入れをサポートし、角度は0°〜120°で調整可能

額縁溝入れツール

固定90°溝入れ、特に額縁、フレキシブル板、吸音板などの90°角度溝入れに対応します。

キスカットツール

粘着素材や広告用バックライトフィルムなどのキスカット（部分貫通）用に設計されています。精密カメラ登録システムと併用すると、複雑な不規則形状も簡単にカットできます。

2mm振動ツール

EPEパールフォーム、EVAフォーム、スポンジなどの厚さ50mmまでの発泡材料を切断するために特別に設計された、振動ストローク2mmの発泡振動切断ツールです。

カメラ登録システム

カメラ登録システムによる印刷物の迅速かつ正確なカット。統合された QR タスク分類モジュールにより、さまざまな製品バッチの小バッチ生産のための自動ジョブ設定が可能になります。

別個の操作テーブル

パソコンの設置に便利な独立型操作台。
